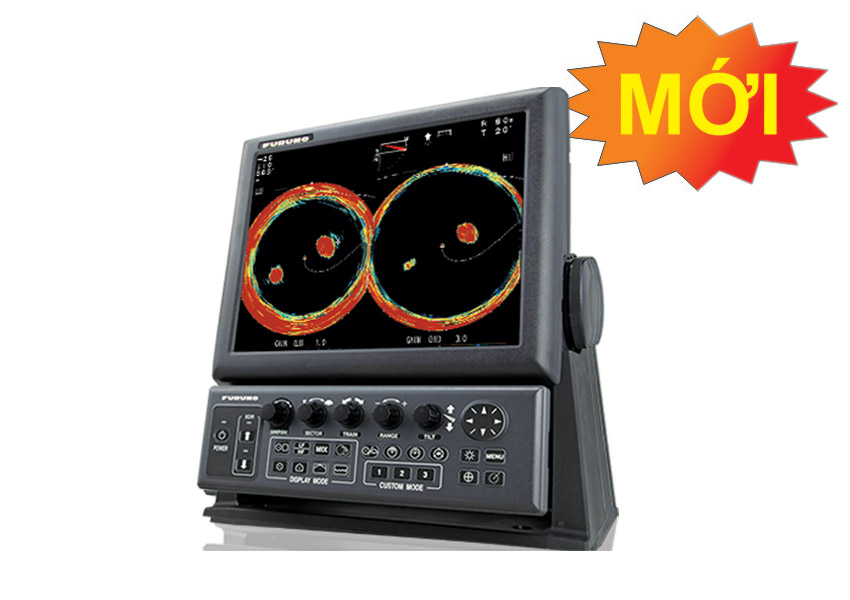

FURUNO CH-600

Máy dò ngang kiểu pha rọi, công suất cao, tần số kép và chế độ xem kép!
Giá: Liên hệ
Máy dò ngang kiểu pha rọi, công suất cao, tần số kếp và chế độ xem kép.
Máy dò ngang kiểu pha rọi, công suất cao, tần số kép và chế độ xem kép.



Kết hợp 2 tần số để tăng cơ hội dò tìm cá

Tần số thấp sẽ dùng để bao phủ một khu vực rộng theo chiều ngang quanh tàu, trong khi tần số cao có thể được sử dụng trong chế độ quét dọc để giúp xác định đàn cá, bao gồm cả kích thước và di chuyển của chúng. Thông tin này có thể giúp triển khai đúng cách bủa lưới hoặc lái tàu theo hướng tốt hơn để đi tới mục tiêu.
* Chọn lựa tần số kép 60/153 kHz hoặc 85/215 kHz

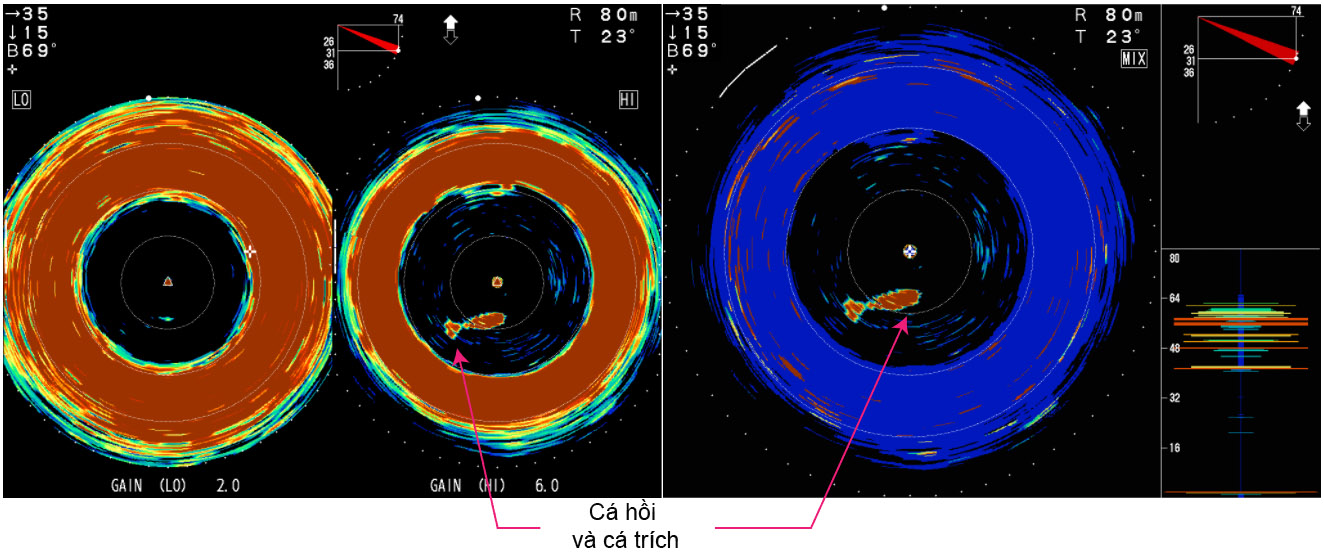

Tần số kép có thể phát hiện sự hiện diện của cá mòi, có hồi và cá trích



Sử dụng cả 2 tần số thấp và cao để hiển thị những tín hiệu dội thực chất nhất đến người sử dụng. Bằng cách so sánh các hình dạng âm dội ở tần số thấp và cao, có thể xác định được sự hiện diện thực sự của cả cá nhỏ.


Tốc độ quét cực nhanh để có thể bắt kịp tín hiệu đàn cá

Mô tơ nhanh hơn cung cấp tốc độ quét nhanh hơn [MỚI]
Tốc độ quét cực nhanh cho phép máy dò ngang hiển thị thông tin được làm mới một cách nhanh nhất, giúp phát hiện cá và vật cản sớm hơn.

So sánh tốc độ quét (bước quét 12o)

Thang đo  Máy dò ngang bạn đang sử dụng CH-600
Tốc độ cải tiến
 40 m
 7,0 s
 3,8 s
 1,8 x
 80 m
 7,0 s
 5,3 s
 1,3 x
 120 m
 10,0 s
 6,7 s
 1,5 x
 300 m
 18,0 s
 14,2 s
 1,3 x

6 bước quét để điều chỉnh tốc độ quét theo nhu cầu của người sử dụng [MỚI]

Máy dò ngang CH-600 này là một trong những máy dò ngang toàn diện và nhanh nhất thuộc dòng máy pha rọi này. 6 bước quét cài đặt sẵn (6,12,15,18,21,24) dễ dàng chuyển đổi với độ chính xác cao hoặc tốc độ quét cao có thể bao phủ từ góc 24° đến 360 ° trong một vài giây.
Nhờ vào tốc độ quét cao, CH-600 có thể nhanh chóng quét một khu vực lớn để làm cho hoạt động đánh bắt và hành trình tối ưu.

Lời khuyên của chuyên gia: Trong khi di chuyển nhanh, bạn có thể sử dụng một bước quét rộng hơn để có được một cái nhìn tổng quan khu vực xung quanh. Nếu bạn phát hiện ra điều gì đó thú vị, hãy chậm lại và chuyển sang một bước quét phù hợp cho tín hiệu rõ hơn.





Nhiều tính năng thông minh cho hoạt động đánh cá hiệu quả

Bộ cảm biến chuyển động tích hợp bên trong máy giúp giữ tín hiệu ổn định trong điều kiện biển động

【Thiết bị chuẩn】 ​

Máy dò ngang kiểu pha rọi CH-600 là thiết bị đầu tiên tích hợp bộ cảm biến chuyển động trong máy.
Trong vùng biển động, chuyển động của tàu có xu hướng bị tròng trành. Chuyển động này có thể làm thông tin mục tiêu hiển thị không chính xác. Vai trò của cảm biến chuyển động được tích hợp là để bù trừ tín hiệu và cung cấp dữ liệu chính xác cho người dùng.


Trong hình: Bạn có thể thấy rằng khi bộ ổn định tín hiệu được kích hoạt, tín hiệu đáy sẽ khôi phục dạng hình tròn của nó. Máy dò ngang có thể cung cấp các dữ liệu chính xác ngay cả khi tàu đang bị lắc dọc và lắc ngang. Nhờ tích hợp sắn bộ ổn định tín hiệu, CH-600 đã phát hiện được cá mà đáng ra đã không xuất hiện vì không có bộ ổn định.

Chức năng Khử nhiễu tạp âm [MỚI]
Chức năng khử nhiễu tạp âm mang lại sự nhận biết và đánh giá tốt hơn bản chất của tín hiệu dội về.
Dưới đây là ví dụ về cách mà chức năng khử nhiễu tạp âm được mở làm nổi bật tín hiệu cá đáy từ đáy biển quanh tàu.


* Tín hiệu dội có thể bị nhiễu từ các Máy dò cá khác.
* Các đàn cá có mật độ quá cao có thể xuất hiện với màu tín hiệu dội yếu hơn.

■ Màn hình cường độ âm dội A-Scope toàn vòng và Âm báo Phát hiện mục tiêu*

Chế độ màn hình cường độ âm dội A-Scope hiển thị tín hiệu âm dội đã tìm thấy bằng một màu đơn. Độ mạnh của tín hiệu dội được hiển thị rõ ràng và dễ hiểu hơn bản chất của tín hiệu dội này.



Máy CH-600 cũng có chức năng báo động tín hiệu cá và vật cản bằng âm thanh tùy thuộc vào tính chất và kích thước mục tiêu phát hiện. Cho dù là có bọt khí, các đàn cá lớn hay nhỏ, đáy biển thì âm thanh báo động phát ra là khác nhau. Dễ dàng phân biệt các đàn cá dưới đáy khi chúng đang tiến tới, cho phép nhận biết tốt hơn về môi trường xung quanh để đánh bắt hiệu quả hơn. Tính năng này rất hữu ích cho các chuyến biển dài vì nó giải phóng người sử dụng ra khỏi việc xem màn hình liên tục.


Đàn cá nhỏ


Đàn cá lớn


Đáy biển


Bọt khí


*Yêu cầu kết nối với Loa ngoài (tùy chọn)


Điều chỉnh Độ lợi Nhanh


Các chế độ hiển thị khác nhau

    Màn hình hiển thị kết hợp
     - Kết hợp
     - Tần số thấp/ Kết hợp

    Màn hình tần số kép
     - Quét ngang kép/ Quét dọc
     - Quét ngang kép
     - Quét ngang kép (Phóng đại)
     - Quét dọc kép
     - Dò đứng kép

    Màn hình thông thường
    - Quét ngang
    - Quét ngang (thu/ phóng)
    - Quét dọc
    - Dò đứng
    - Màn hình cường độ âm dội A - Scope toàn vòng
    - Quét ngang/ Lịch sử quét
    - Quét ngang/ Màn hình cường độ âm dội A-Scope toàn vòng
    - Quét ngang/ Quét dọc (màn hình chia)
    - Quét ngang/ Quét dọc (cửa sổ dọc)
    - Quét ngang/ Màn hình cường độ âm dội A-Scope
    - Dò đứng/ Màn hình cường độ âm dội A-Scope



Hình ảnh tín hiệu âm dội rõ nét và độ phân giải cao

■ Độ phân giải hình ảnh cao do kỹ thuật xử lý tín hiệu tiên tiến [MỚI]

Kỹ thuật xử lý tín hiệu và hình ảnh mạnh mẽ dựa trên một công nghệ nội suy độc đáo cho hình ảnh có độ phân giải cao. Ngay cả khi cá ở khu vực gần sát đáy biển, các tín hiệu dội về khác nhau đều được hiển thị rõ ràng và dễ hiểu.
Màn hình hiển thị tín hiệu có độ phân giải cao cho hình ảnh sinh động, rõ nét, làm giảm căng thẳng cho mắt



Menu bán trong suốt [MỚI]

Vẫn quan sát được các mục tiêu trong khi thay đổi cài đặt trong menu nhờ cửa sổ menu bán trong suốt


Được thiết kế phù hợp cho mọi điều kiện môi trường

Màn hình 12,1", độ sáng cao (XGA).

Chế độ chống thấm nước chịu được môi trường khắc nghiệt nhất:
Tiêu chuẩn chống nước của Màn hình (MU-121), Bộ điều khiển (CH-502), Bộ nâng hạ đầu dò và Bộ thu phát: IP55.

Bộ nâng hạ và đầu dò đáp ứng nhiều khả năng lắp đặt khác nhau:
  ・Có 2 lựa chọn tần số kép (60/153 kHz và 85/215 kHz)
  ・ 2 mức dịch chuyển, 5 cỡ trục láp, cáp dài
  ・ 2 loại nguồn điện cung cấp (VDC 12/24)

Cấu hình hộp đen cho phép sử dụng các loại màn hình khác:
Người sử dụng có thể lắp đặt màn hình HDMI mà họ muốn dùng (có thể mua tại địa phương) nếu chọn cấu hình hộp đen.


Có sẵn 12 ngôn ngữ để lựa chọn
Tiếng Anh, Thái, Việt Nam, Trung Quốc, Tây Ba Nha, Indonesia, Malaysia, Miến Điện, Pháp, Nauy, Ý, Nhật.
Untitled Document Bộ thu phát

  CH-600
Tần số 60/153 kHz hoặc 85/215 kHz (lựa chọn loại tần số phù hợp)
Công suất 1 kW
Độ dài xung 0,2 đến 20,0ms, tùy thuộc vào thang đo
(tối đa 10ms cho mỗi tần số khi phát ở tần số kép)
TVG Mức cao nhất 100dB, Khoảng cách tối đa 1000m.
Thang đo
Ngang10 đến 2400 m, 15 bước (tùy chọn theo người dùng).
Dọc 10 đến 600 m, 15 bước (tùy chọn theo người dùng).
Công suất âm thanh 2 W (8 ohms)
Tần số 0,9 đến 1,2 kHz(yêu cầu kết nối loa ngoài)

Màn hình

  CH-600
Màn hình LCD màu 12,1"
Số điểm ảnh XGA (1024 x 768)
Số màu tín hiệu dội
Số màu tín hiệu dội: 32, 16 hoặc 8 màu (tùy chọn theo người dùng).
Màu nền: 3 màu (tùy chọn theo người dùng)
Chế độ hiển thị Màn hình thông thường: Quét ngang, Quét ngang (thu/phóng), Quét dọc, Màn hình cường độ âm dội A-Scope toàn vòng, Dò đứng.
Màn hình chia: Quét ngang nửa vòng + Quét dọc, Quét ngang + Quét dọc, Quét ngang + Màn hình cường độ âm dội tòan vòng A-Scope, Quét ngang + Màn hình cường độ âm dội A-Scope, Quét ngang + Lịch sử quét, Dò đứng + Màn hình cường độ âm dội A-Scope
Màn hình tần số kép: Quét ngang kép + Quét dọc kép + Quét ngang/ quét dọc kép + Quét ngang/ Lịch sử kép + Dò đứng kép + Quét ngang mở rộng kép + Quét ngang/ quét dọc (thu/ phóng) kép + Chế độ kết hợp

Bộ nâng hạ đầu dò

  CH-600
Thời gian Nâng/hạ 30s tại khoảng dịch chuyển 400mm, 20s tại khoảng dịch chuyển 250mm
Tốc độ tàu cho phép 20 hải lý hoặc ít hơn (15 hải lý trong quá trình vận hành nâng/hạ đầu dò)

Giao tiếp

  CH-600
Cổng
- Bộ xuất tín hiệu video: 1 cổng, HDMI, XGA
- NMEA0183: 2 cổng, V1.5/2.0/3.0/4.0/4.1, 4800/9600/19200/38400 bps
- NMEA2000: 1 cổng
- Xung khóa (KP) ngoài: 1 cổng Nhập/ Xuất

Nguồn điện cung cấp

  CH-600
Nguồn điện 12-24 VDC: 4.7-2.3 A
Bộ thu phát
12-24 VDC: 4.7-2.3 A
Bộ nâng hạ đầu dò 12-24 VDC: 2.2-1.1 A
(7.2/3.6 A: khi nâng đầu dò)
Bộ chỉnh lưu 100/110/115/220/230 VAC, 1 phase, 50/60 Hz, tối đa 13 A

Điều kiện môi trường

  CH-600
Nhiệt độ Bộ hiển thị/ Bộ điều khiển/ Bộ thu phát -15°C đến +55°C
Bộ nâng hạ dầu dò 0°C đến +55°C
Đầu dò -15°C đến +35°C
Cấp độ bảo vệ Bộ hiển thị/ Bộ điều khiển IP55
Bộ thu phát/ Bộ nâng hạ dầu dò IP22

Khác

  CH-600
Trọng lượng Bộ hiển thị: 4,0 kg , 9 lb
Bộ thu phát: 3,3 kg , 7.2 lb
Bộ nâng hạ dầu dò: 41 kg , 90 lb (Phạm vi dịch chuyển: 400 mm), 40 kg , 88 lb (Phạm vi dịch chuyển: 250 mm)

*Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.

Tiêu chuẩn:
1. Bộ hiển thị MU-121C
2. Bộ điều khiển CH-602
3. Bộ thu phát CH-503
4. Bộ nâng hạ đầu dò*
       CH-504 (phạm vi di chuyển 400 mm),
       CH-505 (phạm vi di chuyển 250 mm)
* Tùy thuộc vào cấu hình được chọn
5. Vật tư lắp đặt và linh kiện dự phòng
ẢNH CHỤP MÀN HÌNH

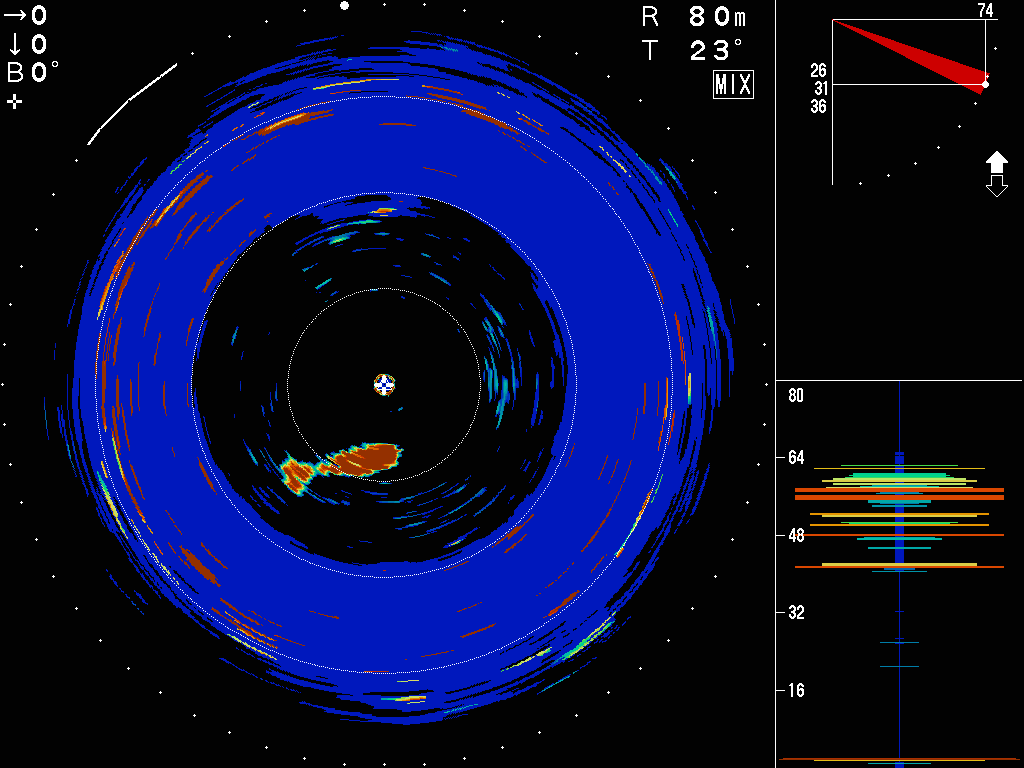

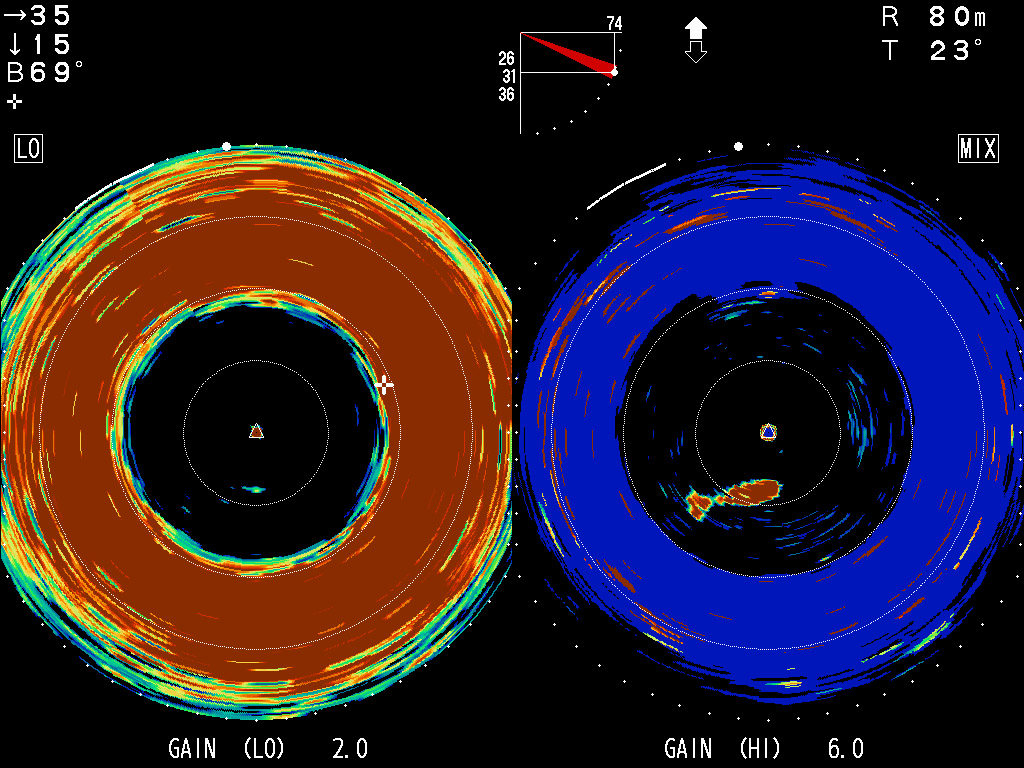

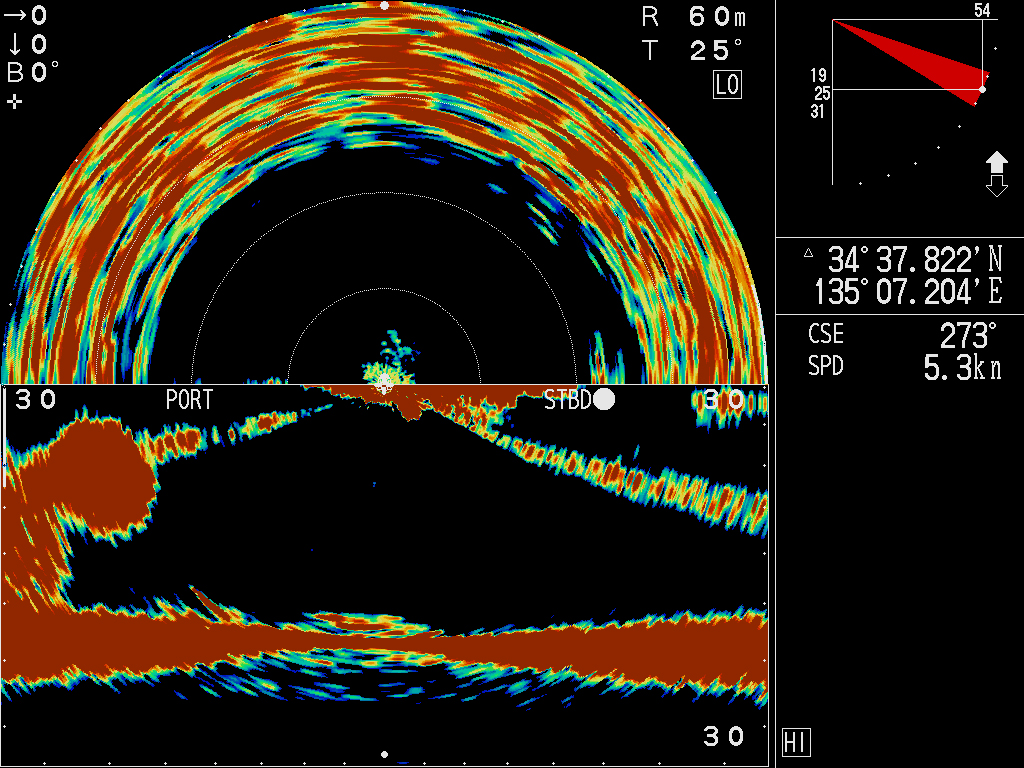

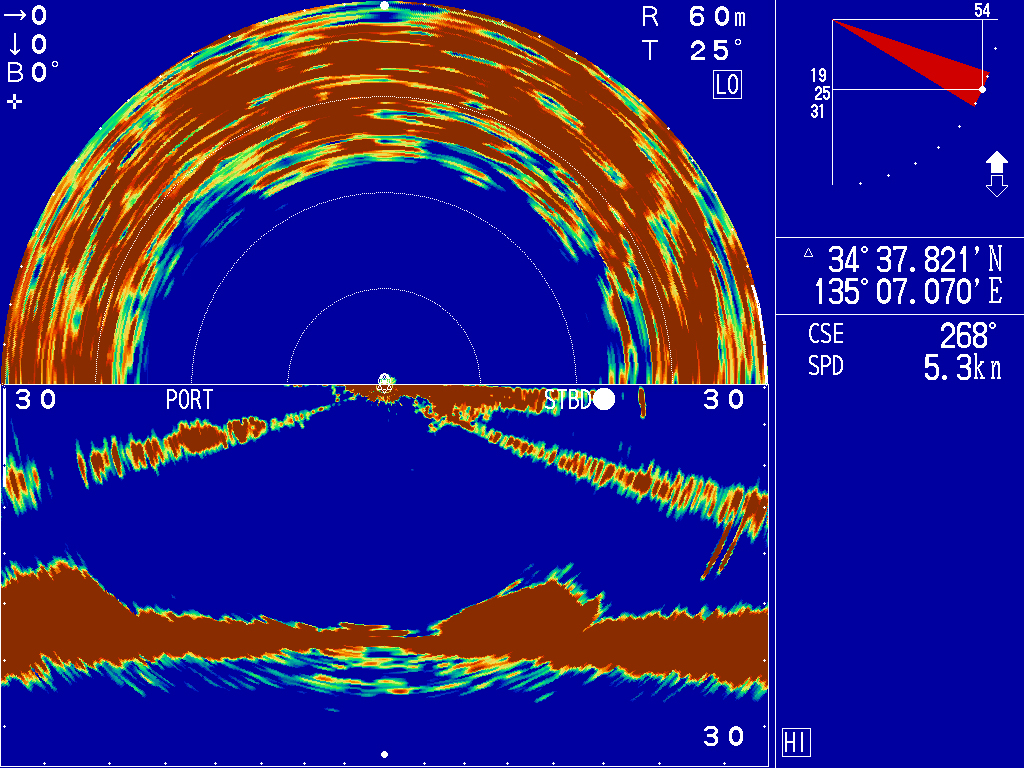

 Chế độ kết hợp  Tần số thấp/ Chế độ kết hợp  Quét ngang/ quét dọc kép

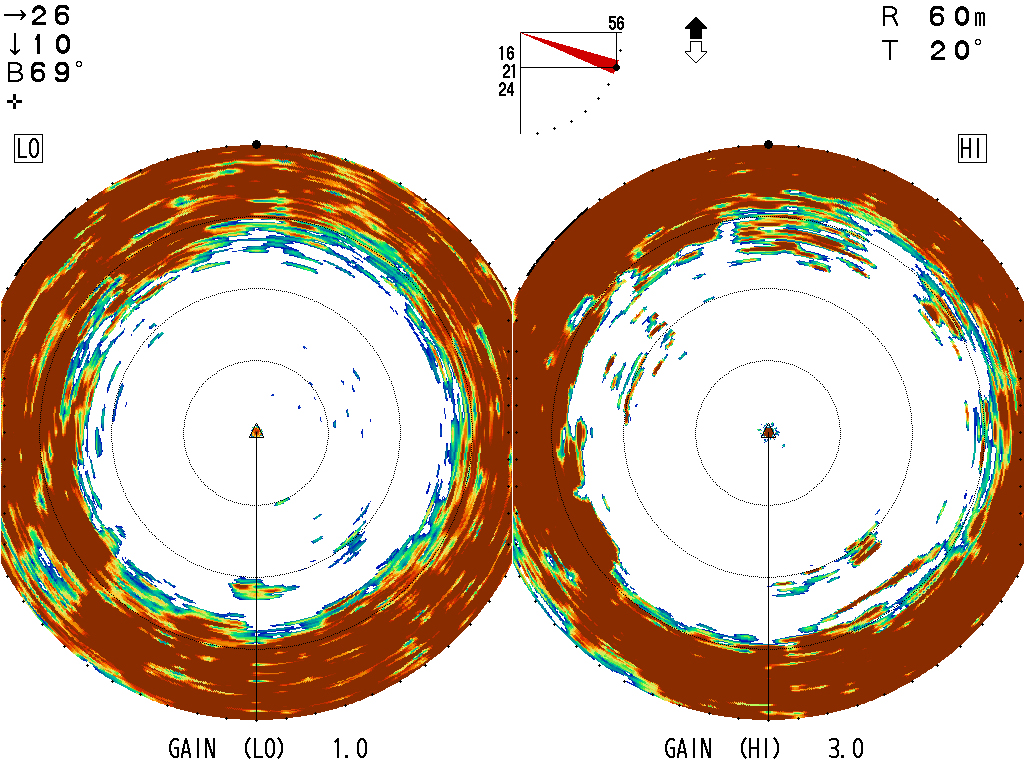

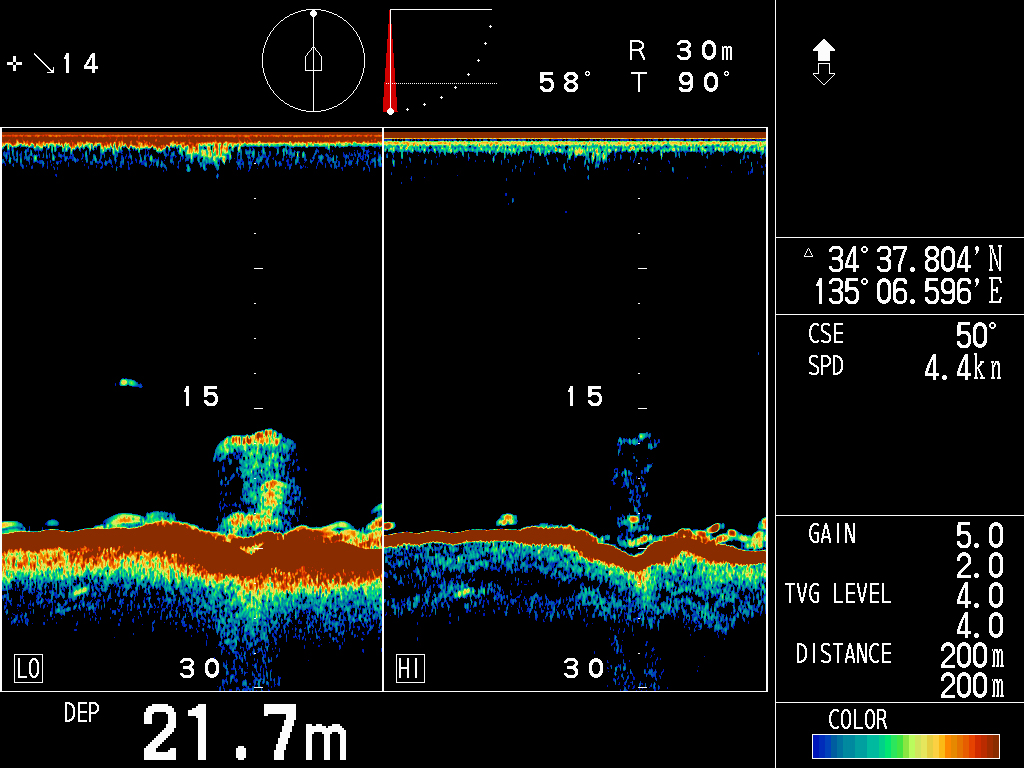

 Dò đứng kép  Quét ngang kép

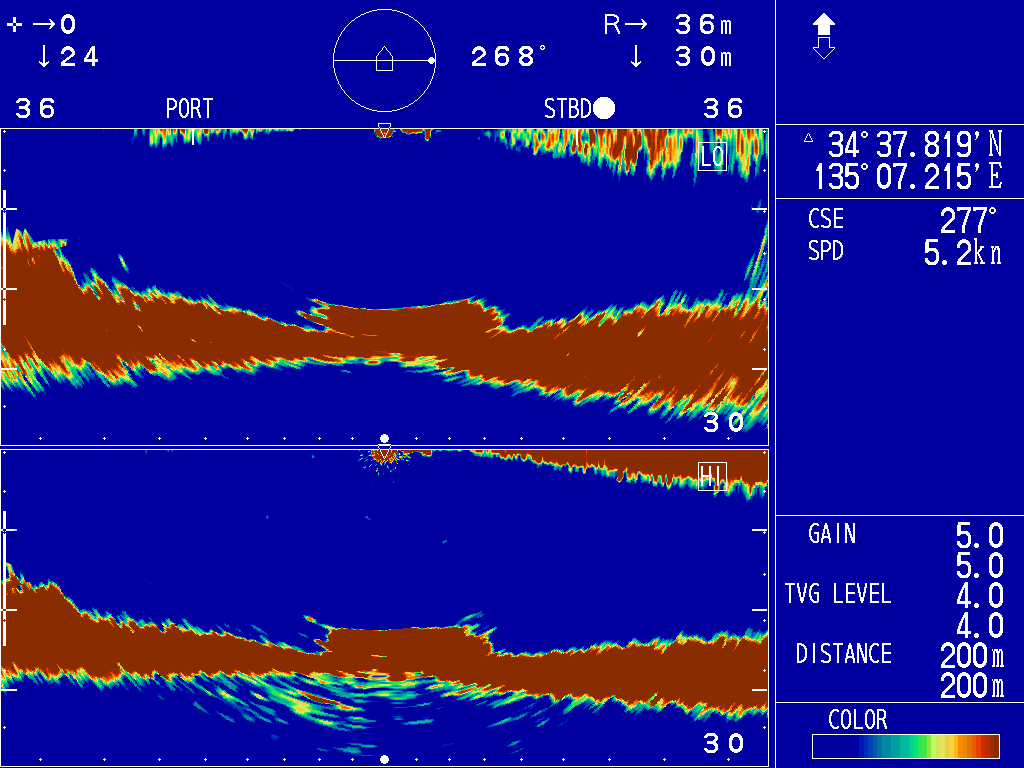

Quét dọc kép

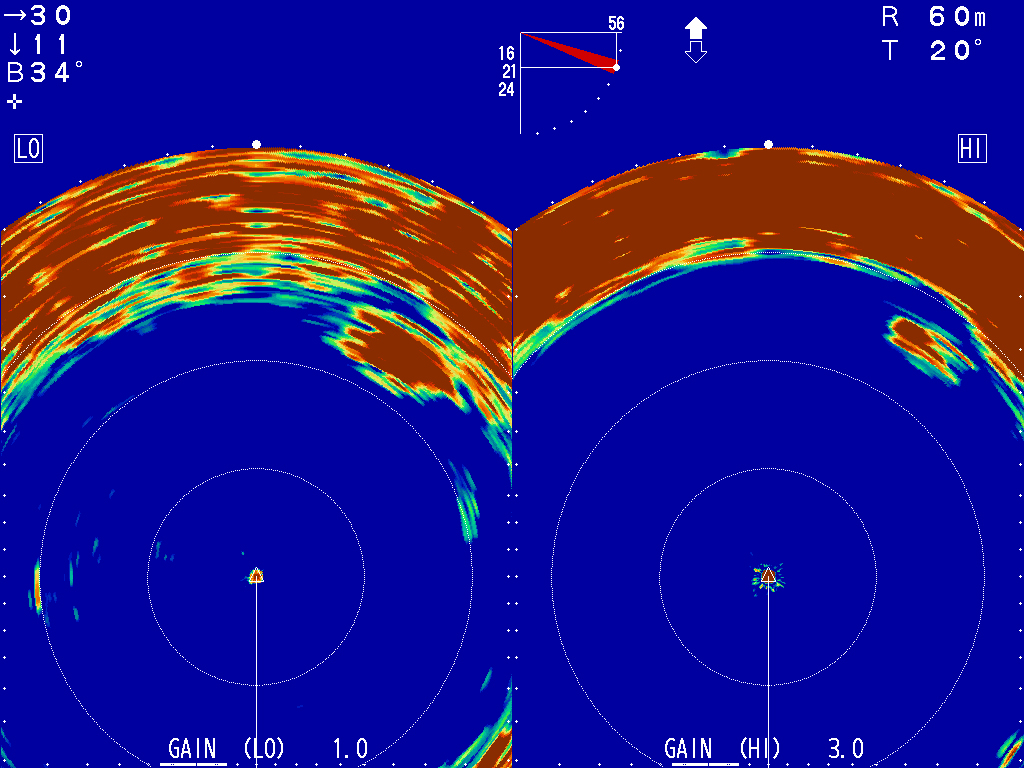

Quét ngang kép (thu/ phóng)
