(Mới) "Chỉ báo góc nghiêng"

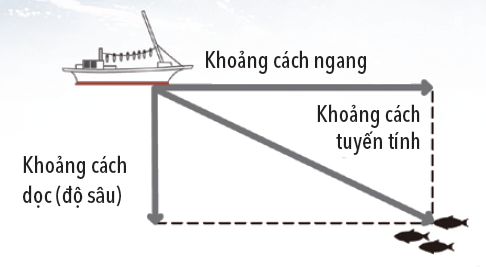

Chỉ báo độ nghiêng được hiển thị ở phía trên bên trái của màn hình. Nó cho biết góc nghiêng, khoảng cách tuyến tính/ngang/dọc đến con trỏ, phạm vi phát hiện của chùm tia, độ sâu của mép trên và dưới của chiều rộng chùm tia, cho phép nhận dạng trực quan vị trí âm dội.
Phạm vi phát hiện đáng kinh ngạc - lên đến 900 mét (hơn 2.900 feet)
Khả năng phát hiện đàn cá và các công trình kiến trúc từ khoảng cách xa đã tăng lên hơn bao giờ hết.
Bạn có thể thấy hình ảnh xác tàu đắm được phát hiện cách xa khoảng 850 m trong ảnh chụp màn hình bên dưới. Nhờ có cảm biến chuyển động, khả năng phát hiện xa đã được cải thiện khoảng 20% so với mẫu trước.
“Ổn định chùm tia” cho hình ảnh rõ nét và ổn định khi biển động
CSH-10 được trang bị cảm biến chuyển động theo tiêu chuẩn và công nghệ ổn định chùm tia độc đáo của Furuno sẽ tự động điều chỉnh góc chùm tia để hiệu chỉnh sự dao động của chùm tia quét.
Chùm tia phát và thu của thiết bị có thể được ổn định độc lập, cho phép phát hiện vùng nước nông và đàn cá một cách ổn định ngay cả trong thời tiết khắc nghiệt.
Độ phân giải cao hơn cho hình ảnh dưới nước chính xác hơn
Công nghệ xử lý tín hiệu độc đáo của Furuno, chức năng Lọc tự động cung cấp hình ảnh rõ nét hơn với ít nhiễu hơn. Chức năng Ổn định chùm tia không chỉ cung cấp khả năng phát hiện ổn định mà khả năng biểu đạt hình ảnh với độ phân giải tuyệt vời này còn rất hữu ích để xác định đàn cá và các cấu trúc dưới nước.
“Dấu ước tính cá” để nắm bắt thông tin về đàn cá
Sử dụng chức năng Dấu ước tính cá, bạn có thể ước tính kích thước của hai đàn cá. Điều này sẽ hữu ích để bạn quyết định đàn cá nào có lợi cho hoạt động của mình.
* Yêu cầu dữ liệu về tốc độ, hướng đi và hướng mũi tàu.
Khi nhập dấu ước tính cá, thông tin về đàn cá sẽ được hiển thị trên vùng hiển thị dữ liệu. Thông tin về đàn cá sẽ hiển thị chiều dài, chiều rộng, diện tích và Giá trị chỉ số ước tính của đàn cá.*
* Giá trị chỉ số ước tính của đàn cá được tính toán từ diện tích âm dội của đàn cá được hiển thị trong vạch đánh dấu mức độ phong phú của cá.
Theo dõi đàn cá! Chức năng “Khóa mục tiêu”*
Tự động theo dõi đàn cá trong khi tính toán tốc độ và hướng của chúng. Cũng hiển thị khoảng cách và độ sâu từ tàu đến đàn cá.
Ngoài ra còn có thể theo dõi một vị trí cố định như dòng hải lưu.
* Yêu cầu dữ liệu về tốc độ, hướng đi và hướng mũi tàu.
“Chức năng ghi và phát lại dữ liệu âm dội” hữu ích cho việc ghi và xem lại
Bạn có thể lưu ảnh chụp màn hình để xem sau dưới dạng hình ảnh hoặc video. Bạn có thể chọn lưu chúng vào bộ nhớ tích hợp hoặc thiết bị lưu trữ ngoài*. Dữ liệu đã lưu có thể dễ dàng phát lại từ menu.
*tùy chọn
Bộ điều khiển mới trực quan
Bộ điều khiển nhỏ hơn so với mẫu trước, giúp lắp đặt dễ dàng hơn. Ngoài các phím chức năng phổ biến, cần gạt nghiêng, núm điều chỉnh độ nhạy/thang đo- gọi là RotoKey™ và bi xoay lớn cũng có sẵn.
Điều khiển CSH-10 từ boong tàu của bạn (Tùy chọn)
Bạn có thể dễ dàng thiết lập thang đo, góc nghiêng và độ nhạy từ boong. Có hai loại điều khiển từ xa: có dây và không dây. Có thể sử dụng tối đa bốn điều khiển từ xa không dây qua kết nối Bluetooth. Chúng tôi cũng đã thêm một hộp công tắc nhỏ mới vào dòng sản phẩm của mình, chỉ bao gồm nút nguồn, nút lên/xuống và loa, giúp có thể điều khiển chuyển động lên/xuống của đầu dò từ xa.
Mái vòm bảo vệ đầu dò mới cho phép tăng tốc độ của tàu
"Có hai loại Bộ phận nâng hạ, với hành trình 400mm và 600mm.
Tăng tốc độ nâng hạ: đạt được thời gian nâng/hạ là 7 giây với hành trình 400mm và 10 giây với hành trình 600mm.
Tốc độ tàu có thể sử dụng là 20kn ở chế độ bình thường và 18kn khi vận hành, cải thiện 2 hải lý/giờ so với model trước*."
CSH-10 sử dụng cùng loại ống nâng hạ với CSH-8L MARK-2/CSH-5L MARK-2, giúp dễ dàng nâng cấp.
Untitled Document
TỔNG QUÁT
| |
CSH-10 |
| Quét |
Tạo chùm tia kỹ thuật số toàn vòng
|
|
Tần số |
83,5 kHz (có thể lựa chọn giữa 81,5 và 85,5 kHz) |
| Thang đo cơ bản |
50, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 2000 m
|
BỘ HIỂN THỊ
| |
CSH-10 |
| Số điểm ảnh |
1280 x 1024 (SXGA)
|
Màu sắc
|
32 màu (hình ảnh sonar), 6 màu (các dấu hiệu)
|
Định hướng
|
Hướng mũi trên, Hướng Bắc trên* và Hướng đi trên*
* Cần có cảm biến
|
| Chức năng bổ sung |
Bộ loại bỏ nhiễu, Trung bình âm dội, Bộ giới hạn nhiễu, Mức tín hiệu, Tự động theo dõi mục tiêu, Tự động thu đầu dò, Báo động đàn cá. |
BỘ THU PHÁT
| |
CSH-10 |
| Độ dài xung |
0,5 đến 20 ms
|
BỘ NÂNG HẠ
| |
CSH-10 |
| Thời gian nâng/hạ |
7 giây (hành trình 400 mm), 10 giây (hành trình 600 mm)
|
Tốc độ tàu cho phép
|
20 kn (18 kn cho hoạt động nâng/hạ)
|
Hành trình của đầu dò
|
400 mm hoặc 600 mm
|
NGUỒN CUNG CẤP
| |
CSH-10 |
| Bộ xử lý |
12-24 VDC: 4.0-2.0 A
|
Bộ thu phát
|
24 VDC, tối đa 7.2 A
|
Bộ nâng hạ
|
24 VDC, tối đa 10 A
|
ĐIỀU KIỆN MÔI TRƯỜNG
| |
CSH-10 |
| Nhiệt độ |
Bộ xử lý/Bộ thu phát: -15℃ đến +55℃
Đầu dò: -5℃ đến +35℃
Bộ nâng hạ: 0℃ đến +55℃
Bộ điều khiển/Hộp công tắc nhỏ/Bộ điều khiển từ xa: -15℃ đến +55℃
|
| Độ ẩm tương đối |
93% hoặc thấp hơn ở +40℃
|
Chống nước
|
Đầu dò: IPX8
Bộ điều khiển: IP22 (lắp trên bàn), IP25 (lắp âm)
Bộ nâng hạ: IPX2
Bộ điều khiển từ xa: IPX4 (FSV-854-MK2), IP56 (SCU-001)
Hộp công tắc nhỏ: IP56 (mặt trước), IP22 (mặt sau)
|
*Thông số kỹ thuật có thể thay đổi mà không cần thông báo trước.
